Fußgängerbrücken

Projektübersicht

Über den Fußgängerbrückenbau

Neben den funktionellen Entwurfskriterien werden Geh- und Radbrücken oft nach ästhetischen Gesichtspunkten entworfen. Sie sind nicht für hohe Lasten aus Schwerverkehr zu dimensionieren und erlauben daher schlankere Konstruktionen.

Geh- und Radwegbrücken liegen oftmals im städtischen Bereich. Es kommen meist leichte Konstruktionen aus Stahl zum Einsatz. Gestaltungsmöglichkeiten ergeben sich durch die Bauform an sich oder durch Zusatzelemente wie Verglasungen mit farblicher Gestaltung oder Verblendungen aus Aluminium oder Edelstahl.

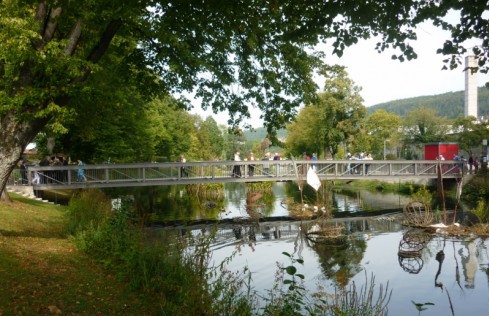

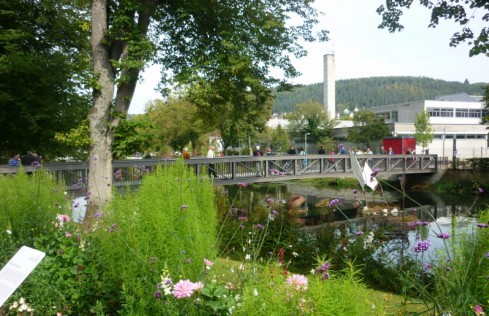

  • Stahlfachwerkbrücke über die Nagold

    Inbetriebnahme:
    2010

    Beschreibung:
    3-Feldträger
    Stahlfachwerk
    Flachgründung

    Allgemeines:
    Brückenfläche: 99 m²
    Stützweiten: 33,00 m
    Gesamtlänge: 33,00 m
    Breite zw. den Geländern: 3,00 m
    Bauwerkswinkel: 100 gon
    Querschnittshöhe: 1,45 m

    Leistung:
    Ausführungs- und Genehmigungsplanung

    Auftraggeber:
    Pressel-Molnar, Urbach

    Karte öffnen

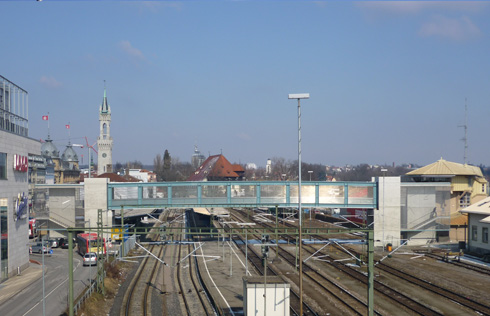

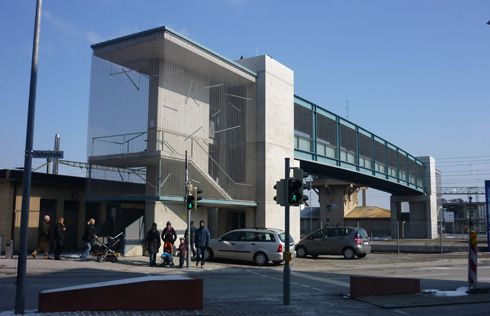

  • Geh- und Radwegbrücke Bodanstraße Konstanz

    Inbetriebnahme:
    2009

    Beschreibung:
    1-Feldträger
    Stahlverbund

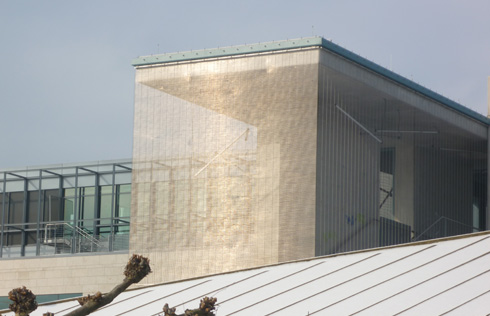

    Verkleidung mit Edelstahlgewebe
    Herstellung auf Traggerüst

    Allgemeines:
    Brückenfläche: 180 m²
    Stützweiten: 43,42 m
    Gesamtlänge: 44,02 m
    Breite zw. den Geländern: 4,43 m
    Bauwerkswinkel: 100 gon
    Querschnittshöhe: 4,10 m

    Leistung:
    Ausführungs- und Genehmigungsplanung

    Auftraggeber:
    Stadt Konstanz

    Karte öffnen
