Über den Straßenbrückenbau
Neue Straßenbrücken werden gebaut, wenn neue Verkehrswege erschlossen werden. Dies ist der Fall beim Neubau von Ortsumfahrungen oder beim Ausbau von Streckenabschnitten. Im Autobahnbau werden neue Brücken gebaut, wenn Strecken von vier auf sechs Fahrspuren ausgebaut oder Anschlussknoten umgebaut werden.
In Städten und Gemeinden werden neue Brücken im Rahmen von Erschließungsmaßnahmen oder bei veränderten Nutzungsbedingungen erforderlich. Oftmals sind bestehende Brücken in die Jahre gekommen und teilweise marode und nicht mehr instandsetzbar. In solchen Fällen werden Brücken erneuert. Hierbei können gegebenenfalls Teile der Brückenkonstruktion erhalten werden.

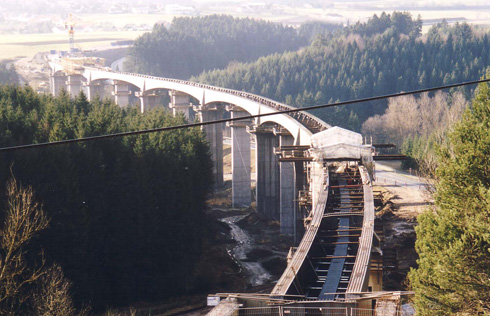

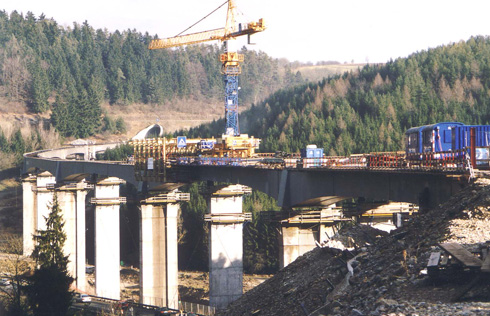

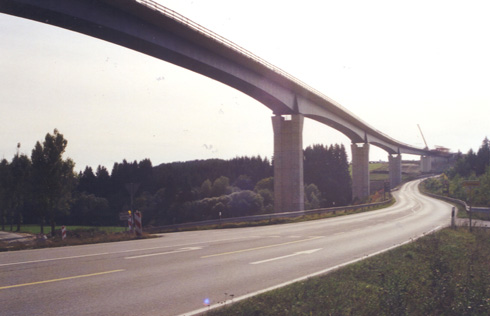

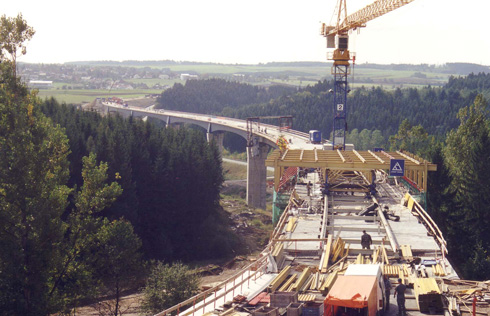

B 33 Gauchachtalbrücke Döggingen
Inbetriebnahme:
2002Beschreibung:
Stahlverbundbrücke mit gevoutetem Hohlkastenquerschnitt.
Durchlaufträger über 10 Felder.
Trassierung im Grundriss:
S-Form: Westlicher Bogen mit R=500 m
Aneinandergefügte Klothoiden
Östlicher Bogen mit R=1000 mAllgemeines:
Brückenfläche: 9096,5 m²
Stützweiten: 50 – 80 – 100 – 100 – 100 – 100 – 85 – 75 – 60 – 41 m.
Gesamtlänge: 791 m
Breite zwischen den Geländern: 11,50 m
Querschnittshöhe: variabel von 3,00 m bis 5,50 m
Voutenform als kubische ParabelLeistung:
Genehmigungsplanung des ÜberbausAuftraggeber:
Köhler und Seitz, Nürnberg

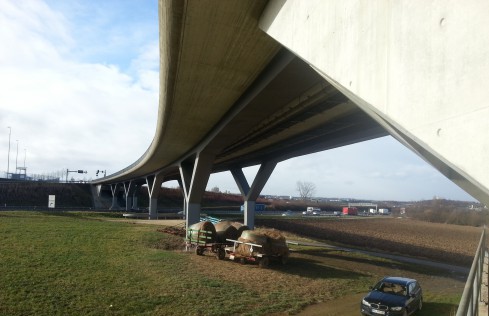

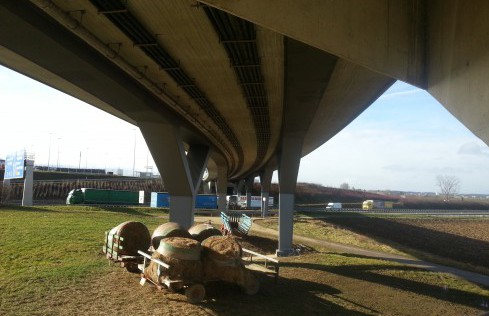

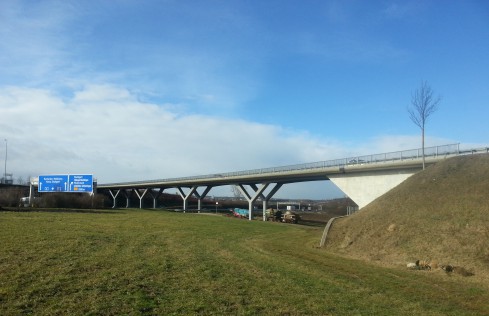

A 8 Landesmesse Stuttgart, Heerstraßenbrücke
Inbetriebnahme:
2005Beschreibung:
Stahlverbundbrücke mit Y-Stützen und Pfahlgründung
Durchlaufträger über 5 Felder mit monolithisch angeschlossenen Y-Stützen
Stahlbaumontage und Betonieren auf TraggerüstAllgemeines:
Brückenfläche: 1895 m²
Stützweiten: 23,58 – 26,74 – 34,00 – 34,67 – 27,00
Gesamtlänge: 143 m
Breite zw. den Geländern: 13,25
Stahlgewicht: 570 tLeistung:
Ausführungs- und GenehmigungsplanungAuftraggeber:
Max Früh GmbH & Co. KG, Achern
